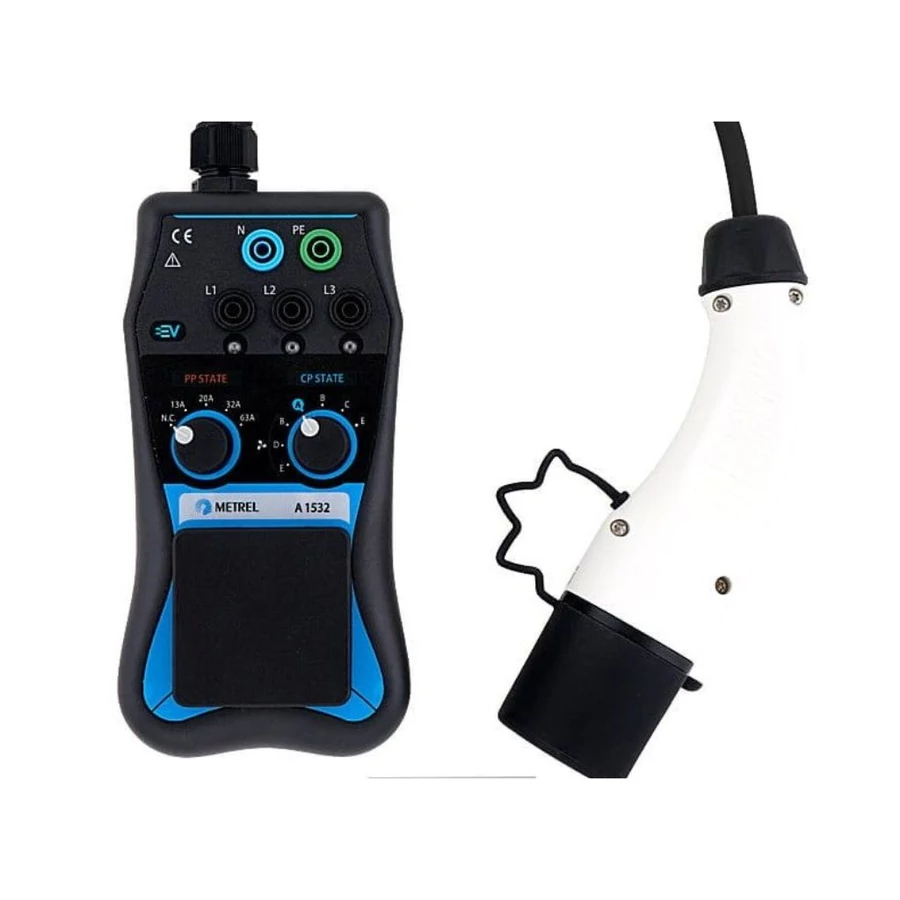

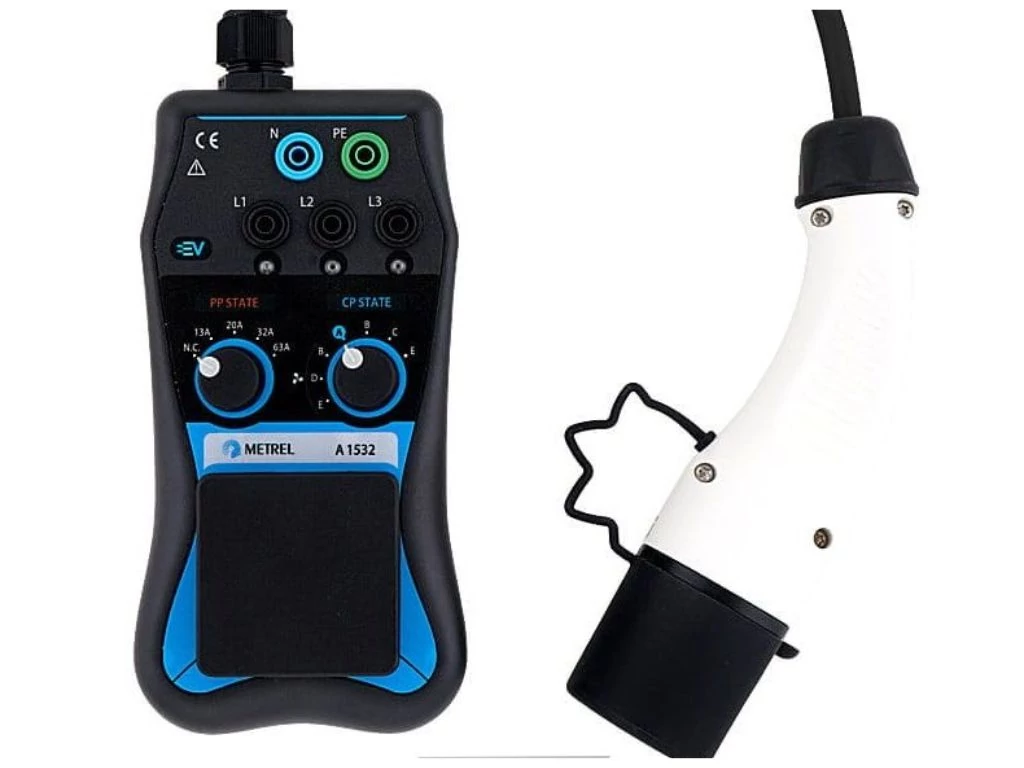

Metrel A 1532 EVSE teszt adapter

ADATLAP LETÖLTÉSE

SZERELÉSI ÚTMUTATÓ LETÖLTÉSE

Az A 1532 EVSE  adapter az EVSE elektromos biztonságának és funkcionális tesztelésének ellenőrzésére szolgál a támogatott METREL telepítési tesztelőkkel együtt. TYPE2-es csatlakozóval rendelkező 3-as módú elektromos áramellátó berendezések tesztelésére szolgál.  Az újabb többfunkciós teszterekbe előre beépített Metrel AutoSequences®-el együtt használva a komplett EVSE töltőállomás (állapotonként) egy gombnyomással tesztelhető elektromosan és funkcionálisan. A MESM-mel lehetőség van professzionális állomás alapú riport készítésére.

Metrel A 1532  EVSE teszt adapter alkalmazott szabványok:

Épületre telepítéshez:

• EISinsp kompetenciák: Alacsony feszültségű elektromos szerelési biztonsági ellenőrzés
• EISc kompetenciák: Kisfeszültségű elektromos szerelési biztonság vállalkozók és karbantartók számára
• IEC/EN 61557 Elektromos biztonság kisfeszültségű elosztórendszerekben 1 000 V AC és 1 500 V DC-ig – Berendezések védelmi intézkedések tesztelésére, mérésére vagy felügyeletére – sorozat

Elektromos gépjármű-ellátó berendezések

• EVSE kompetenciák: Elektromos jármű-ellátó berendezések biztonsága
• IEC/EN 61851 Elektromos járművek vezetőképes töltőrendszere

Főbb jellemzők:

• Banana aljzat 3 fázisú telepítési teszterhez való csatlakoztatáshoz;
• Feszültségjelzők az EVSE kimeneten;
• Proximity Pilot ellenállásválasztó EV-kábel jelenlétének és névleges áramérzékelésének szimulálásához;
• Control Pilot ellenállásválasztó az elektromos járművek állapotának szimulálásához;
• Aljzatkimenet 1 fázisú telepítési teszterhez való csatlakoztatáshoz (1. fázis, semleges, PE);
• TYPE2-es csatlakozó az EVSE-hez való csatlakoztatáshoz;
• 6 mA EV RCD támogatás;
• Funkcionális tesztek támogatása;
• EVSE AUTO SEQUENCE® támogatás;
• MESM jelentés létrehozása;
• Terhelésvizsgálat 13 A-ig aljzaton – 1 fázis vagy banana aljzatokon – 3 fázis;
• Diódazárlat, PE-CP rövidzárlat és PE nyitott hibaszimuláció;
• Kimeneti BNC csatlakozó a CP jel figyeléséhez.

Műszaki adatok:

• Méretek (sz x ma x h): 200 x 100 x 70 mm
• Tömeg (tartozékok nélkül): 0,90 kg
